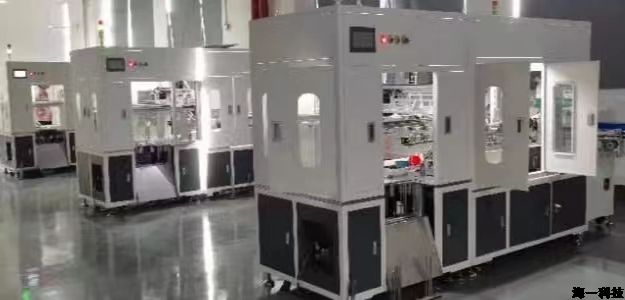

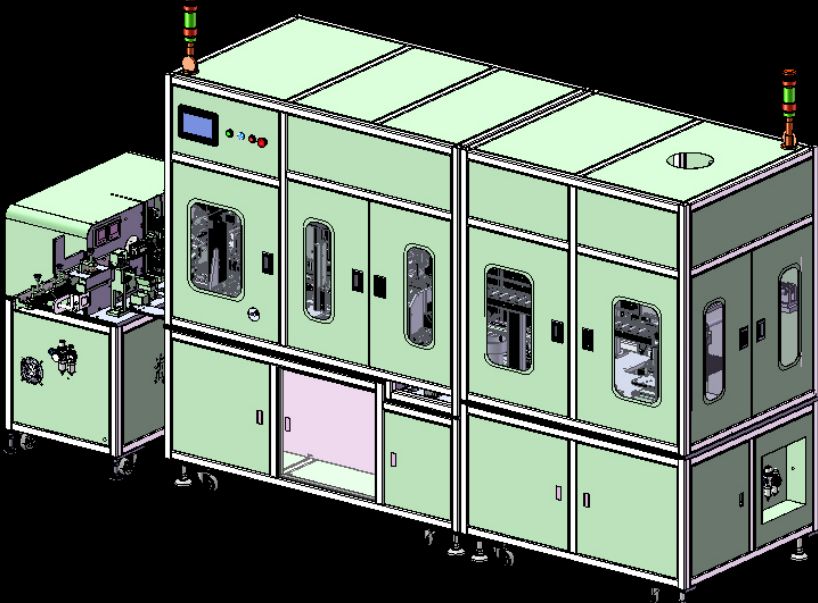

NTC傳感器全自動雙線芯片組裝焊接設備
    NTC傳感器全自動雙線芯片組裝焊接設備
  • 產品分類:第一事業部(標準 機)
詳細介紹



設備型號:HY-ND-S

設備功能:包含剝線機、治具自動上料、膠紙自動貼附線材、

整角、自動上芯片、自動焊接、堆疊收料。



一、文件說明

就本設備的相關技術參數、技術指標進行描述說明,作為合同附件。

二、設備工藝流程:

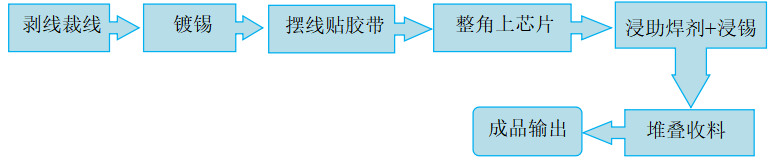

1、設備工藝流程



2、安裝位置要求:需安裝于平整的地面,需要配備市電及不低于0.6Mpa的氣源。



三、設備結構及工作原理

1、設備結構及工作原理描述:

為方便維修、調試,由多臺獨立設備組合成線體方式,從線材剝線加工,經整角后,將芯片與線材組裝后進行浸錫焊接,將焊接完成后的產品堆疊收料。



2、達成目標描述:自動完成線材與芯片組裝焊接及收料作業。



四、主要技術參數、配置、設備關鍵部件

1、環境要求:

序號

項目

規格/參數

備注

1

供應電力

AC220V/50HZ


2

供應氣壓

Max0.6MPa


3

工作環境

工作溫度:—10℃~45℃,濕度≤95%;

無凝露及結冰

4

噪音

60db


5

防塵

常規






2、技術參數:

序號

名稱

規格/參數

備注

1

兼容線材規格

AWG26/28/30

需更換部分配件

2

兼容芯片厚度

0.4mm~0.55mm

需更換部分配件

3

兼容芯片(正方形)

0.8/1.0/1.2/1.5

需更換部分配件

4

可加工最短線材

40mm

25~40mm需定制

5

可加工最長線材

500mm


6

鋁板條擺放產品數量

28Pcs


7

鋁條放置數量

100條

彈夾式上料

8

助焊劑補充方式

循環補液

可調流量

9

鍍錫、浸錫溫度

240~270度

根據焊錫成份可調


焊錫補充方式

自動


10

浸錫深度控制方式

程式控制

可調參數(Z軸)

11

浸錫前預熱

時間可調

12

線材半剝功能

可調

13

剝線長度(線頭)

1~3mm

可調(常規2.0mm)

14

剝線長度(線尾)

2~10mm

可調

15

良率(掉芯、焊接不良)

98~99.5%

錫、線材、芯片有關聯

16

效率

2200Pcs/H

錫、線材、芯片有關聯(依60mm計算

17

鋁條規格

3*320*14.5mm

產品間距9mm











3、主要配件品牌:

序號

項目

品牌

1

電機

松下/匯川/信捷/研控/金恭

2

PLC(可編程控制器)

松下/三菱

3

屏幕

維綸通

4

絲桿

上銀/TBI

5

導軌

上銀/TBI

6

氣缸

SMC/亞德客/EMC

7

傳感器

道川

8

低壓電器

正泰/德力西/施耐德/一佳

2、安裝位置要求:需安裝于平整的地面,需要配備市電及不低于0.6Mpa的氣源。



三、設備結構及工作原理

1、設備結構及工作原理描述:

為方便維修、調試,由多臺獨立設備組合成線體方式,從線材剝線加工,經整角后,將芯片與線材組裝后進行浸錫焊接,將焊接完成后的產品堆疊收料。



2、達成目標描述:自動完成線材與芯片組裝焊接及收料作業。



四、主要技術參數、配置、設備關鍵部件

1、環境要求:

序號

項目

規格/參數

備注

1

供應電力

AC220V/50HZ


2

供應氣壓

Max0.6MPa


3

工作環境

工作溫度:—10℃~45℃,濕度≤95%;

無凝露及結冰

4

噪音

60db


5

防塵

常規






2、技術參數:

序號

名稱

規格/參數

備注

1

兼容線材規格

AWG26/28/30

需更換部分配件

2

兼容芯片厚度

0.4mm~0.55mm

需更換部分配件

3

兼容芯片(正方形)

0.8/1.0/1.2/1.5

需更換部分配件

4

可加工最短線材

40mm

25~40mm需定制

5

可加工最長線材

500mm


6

鋁板條擺放產品數量

28Pcs


7

鋁條放置數量

100條

彈夾式上料

8

助焊劑補充方式

循環補液

可調流量

9

鍍錫、浸錫溫度

240~270度

根據焊錫成份可調


焊錫補充方式

自動


10

浸錫深度控制方式

程式控制

可調參數(Z軸)

11

浸錫前預熱

時間可調

12

線材半剝功能

可調

13

剝線長度(線頭)

1~3mm

可調(常規2.0mm)

14

剝線長度(線尾)

2~10mm

可調

15

良率(掉芯、焊接不良)

98~99.5%

錫、線材、芯片有關聯

16

效率

2300Pcs/H

錫、線材、芯片有關聯(依60mm計算

17

鋁條規格

3*320*14.5mm

產品間距9mm











3、主要配件品牌:

序號

項目

品牌

1

電機

松下/匯川/信捷/研控/金恭

2

PLC(可編程控制器)

松下/三菱

3

屏幕

維綸通

4

絲桿

上銀/TBI

5

導軌

上銀/TBI

6

氣缸

SMC/亞德客/EMC

7

傳感器

道川

8

低壓電器

正泰/德力西/施耐德/一佳
